Dlaczego jeden mały element decyduje o istnieniu chmury i AI
Bez tranzystora nie byłoby laptopa, smartfona, serwera, a w konsekwencji – chmury obliczeniowej ani sztucznej inteligencji. Każda linijka kodu, każde wywołanie API w chmurze, każdy model generatywny opiera się na niewyobrażalnych ilościach tranzystorów, które miliardy razy na sekundę przełączają się między stanem „0” i „1”.
Tranzystor jest jednocześnie prosty i rewolucyjny: potrafi sterować dużym prądem za pomocą małego sygnału. Z punktu widzenia logiki cyfrowej oznacza to możliwość budowania operacji typu TAK/NIE, PRAWDA/FAŁSZ, czyli całej infrastruktury informatyki. Z punktu widzenia ekonomii – możliwość taniej masowej produkcji „jednostek obliczeniowych”, bez których nie byłoby mowy o uruchamianiu milionów maszyn w centrach danych.
Wiele osób ma obawę, że fizyka półprzewodników i architektura procesorów to temat zarezerwowany dla inżynierów. Tymczasem, żeby zrozumieć zależność między tranzystorem a chmurą i AI, wystarczy zdrowy rozsądek. Jeśli można w małej przestrzeni zmieścić ogromną liczbę prostych przełączników i wytwarzać je bardzo tanio, naturalną konsekwencją jest eksplozja możliwości obliczeniowych – od kalkulatora po wielkie modele językowe.
Łańcuch zależności jest prosty, choć imponujący:
- więcej tranzystorów na chipie oznacza większą moc obliczeniową i więcej pamięci,
- tańsze tranzystory oznaczają tańsze serwery i usługi obliczeniowe,
- bardziej energooszczędne tranzystory oznaczają, że centra danych mogą rosnąć, nie „spalając” całego budżetu na prąd,
- to wszystko razem sprawia, że złożone algorytmy sztucznej inteligencji stają się w ogóle wykonalne technicznie i opłacalne biznesowo.
Świat bez tranzystora byłby światem bardzo wolnych, ogromnych i drogich komputerów lampowych. Dałoby się może wysłać człowieka na Księżyc i policzyć trajektorie rakiet, ale nie dałoby się uruchomić wyszukiwarki dla miliardów ludzi, streamingu wideo ani tym bardziej chmury obliczeniowej, która w czasie rzeczywistym przetwarza petabajty danych i wykonuje biliony operacji na sekundę. Sztuczna inteligencja w dzisiejszym rozumieniu – jako powszechna, dostępna z przeglądarki i telefonu – zwyczajnie by nie istniała.
Od lamp elektronowych do tranzystora – jak narodziła się nowa era
Świat lamp – duże, kruche i energożerne komputery
Zanim pojawił się tranzystor, logikę elektroniczną budowano z lamp próżniowych. Lampa to szklana bańka, z której wypompowano powietrze, wewnątrz umieszczono elektrody, a całość podłączano do wysokiego napięcia. Zmiana napięcia na jednej elektrodzie wpływała na przepływ prądu między innymi – dokładnie tak jak w tranzystorze, tylko w wersji większej, mniej trwałej i bardziej kapryśnej.
Komputery lampowe, takie jak ENIAC czy UNIVAC, zajmowały całe pomieszczenia. Wewnątrz szumiały wentylatory chłodzące setki lub tysiące rozgrzanych lamp. Każda lampa generowała ciepło, pobierała sporo energii i miała ograniczoną żywotność. Gdy lampa się przepalała, obliczenia się zatrzymywały. Zespół techników chodził między szafami i dosłownie wymieniał „spalone żarówki” logiki.
Praktyczny obraz: to, co dziś wykonuje prosty mikroprocesor w zegarku, wymagałoby kiedyś osobnego pokoju wypełnionego lampowymi szafami, z dedykowaną klimatyzacją i całym zespołem obsługi. Oznacza to nie tylko ogromny koszt inwestycyjny, ale również koszty operacyjne: energii, chłodzenia, personelu i czasu przestoju.
Komputery lampowe były technologią elitarną. Stać na nie było jedynie państwa, wojsko, największe uczelnie i nieliczne korporacje. Koszt jednego „cyklu obliczeniowego” był astronomiczny w porównaniu z dzisiejszymi realiami chmury, gdzie można kupić setki rdzeni procesora na godziny za równowartość obiadu. Ten ekonomiczny kontekst jest kluczowy: bez radykalnego obniżenia kosztu obliczeń sztuczna inteligencja i globalna chmura pozostałyby ciekawostką w laboratoriach, a nie realnym narzędziem.
Wynalazek tranzystora w Bell Labs
Po II wojnie światowej wyścig technologiczny nabrał tempa. Telefony, radary, komputery – wszystkie te urządzenia wymagały coraz bardziej niezawodnej, mniejszej i tańszej elektroniki. W Bell Labs, laboratoriach amerykańskiego giganta telekomunikacyjnego, zespół Johna Bardeena, Waltera Brattaina i Williama Shockleya pracował nad zastąpieniem lamp półprzewodnikami.
W 1947 roku udało się zbudować pierwszy działający tranzystor punktowy. Był brzydki, duży jak na dzisiejsze standardy i wyglądał bardziej jak eksperyment laboratoryjny niż element masowej produkcji, ale działał: mały sygnał sterował przepływem większego prądu. To wystarczyło, by otworzyć zupełnie nowy rozdział w historii elektroniki.
W kolejnych latach opracowano tranzystor złączowy, znacznie bardziej praktyczny. W porównaniu z lampami tranzystory:
- były znacznie mniejsze i lżejsze,
- pobierały dużo mniej energii,
- prawie się nie nagrzewały,
- były bardziej odporne na wstrząsy i wibracje,
- mogły pracować znacznie dłużej bez awarii.
To zestaw cech, który z perspektywy chmury i AI ma kolosalne znaczenie: miniaturyzacja i niezawodność oznaczają, że w jednym budynku można zmieścić setki tysięcy razy więcej „mocy obliczeniowej” niż kiedyś w całym kampusie, jednocześnie utrzymując akceptowalne rachunki za energię i chłodzenie.
Od pojedynczych tranzystorów do pierwszych komputerów tranzystorowych
Kolejnym krokiem po wynalezieniu tranzystora było wykorzystanie go do budowy całych komputerów. W latach 50. i na początku 60. pojawiły się pierwsze maszyny tranzystorowe, takie jak np. IBM 1401, które zyskały ogromną popularność w zastosowaniach biznesowych.
W porównaniu z komputerami lampowymi, systemy tranzystorowe oferowały:
- mniejszy rozmiar fizyczny – co ułatwiało instalację w „zwykłych” biurach i centrach danych,
- niższe zużycie energii – bardziej realne do udźwignięcia przez firmowe budżety,
- wyższą niezawodność – krótsze przestoje, rzadziej przerywane zadania,
- wyższą prędkość i większą pamięć – możliwość przetwarzania bardziej złożonych danych.
To wtedy komputery zaczęły przynosić realne korzyści ekonomiczne: automatyzować księgowość, zarządzanie zapasami, rozliczanie płac. Firmy już nie kupowały komputera „dla prestiżu”, lecz liczyły zwrot z inwestycji. Ta zmiana mentalna – komputer jako narzędzie biznesowe – utorowała drogę do późniejszej chmury, w której zasoby IT kupuje się jak każdą inną usługę.
Bez tranzystora nie byłoby tego przejścia z epoki pojedynczych, elitarnych maszyn do epoki rosnącej informatyzacji gospodarki. A bez masowego, codziennego zastosowania komputerów nie powstałby gigantyczny popyt na jeszcze większą moc obliczeniową, którą dziś zapewniają centra danych i specjalizowane układy do AI.
Jak działa tranzystor – intuicyjne wyjaśnienie bez fizyki dla fizyków
Tranzystor jako sterowana „elektryczna bramka”
Najprostsze porównanie tranzystora to kran z wodą. Wyobraź sobie rurę z wodą (to główny prąd) i małą rączkę kranu (to sygnał sterujący). Delikatny ruch rączki decyduje, czy przez rurę płynie dużo wody, czy jest zakręcona. W tranzystorze mały sygnał elektryczny decyduje o tym, czy prąd płynie, czy nie.
Większość współczesnych tranzystorów w logice cyfrowej to tranzystory polowe (MOSFET). Mają trzy główne wyprowadzenia:
- bramka (gate) – przyłożenie napięcia otwiera lub zamyka przepływ,
- źródło (source) – punkt, z którego „wypływa” prąd,
- dren (drain) – punkt, do którego prąd „wpływa”.
Kiedy na bramce pojawia się odpowiednie napięcie, pod spodem tworzy się kanał przewodzący – kran się otwiera. Kiedy napięcia brak, kanał zanika – kran się zamyka. W świecie logiki cyfrowej traktuje się to po prostu jako przełączenie między „0” i „1”. Układ jest binarny, co idealnie pasuje do matematyki Boole’a i współczesnego programowania.
Kluczowe są dwie funkcje tranzystora: wzmocnienie (mały sygnał steruje dużym prądem) i przełączanie (stabilne, szybkie przechodzenie między stanami). To właśnie umożliwia budowę bramek logicznych, rejestrów i całych procesorów, które wykonują instrukcje zapisane w kodzie binarnym, a dalej – w językach wysokiego poziomu takich jak Python czy Java.
Półprzewodniki i krzem w wersji „na chłopski rozum”
Materiały można podzielić na trzy grupy: przewodniki (np. miedź), izolatory (np. szkło) i półprzewodniki (np. krzem). Przewodniki chętnie przewodzą prąd, izolatory nie przewodzą go praktycznie wcale, a półprzewodniki są czymś pomiędzy – i właśnie ta „pomiędzy” daje największe pole do popisu.
W czystym krzemie elektrony trzymają się swoich miejsc i niechętnie płyną. Jeśli jednak doda się do krzemu odrobinę innego pierwiastka (np. fosforu lub boru), zmieniają się jego własności przewodzenia. Ten proces nazywa się domieszkowaniem. Można dzięki niemu stworzyć regiony nadmiaru elektronów lub ich niedoboru i w ten sposób „zaplanować”, gdzie i jak prąd będzie mógł płynąć.
Półprzewodnik to więc materiał, którego przewodnictwo można bardzo precyzyjnie kontrolować – poprzez domieszkowanie, przyłożone napięcie, a nawet światło czy temperaturę. Dla projektanta tranzystorów to jak plastelina, z której da się ulepić niemal dowolne zachowanie elektryczne.
Dlaczego bohaterem został krzem? Głównie dlatego, że:
- jest bardzo powszechny w skorupie ziemskiej (piasek to głównie związki krzemu),
- tworzy stabilne, dobrze poznane struktury krystaliczne,
- ma warstwę tlenku (SiO₂), która jest świetnym izolatorem i łatwo ją kontrolować technologicznie,
- istnieje całe zaplecze przemysłowe do jego oczyszczania i obróbki.
Bez tej kombinacji cech nie dałoby się zbudować wydajnych, powtarzalnych linii produkcyjnych do wytwarzania chipów zawierających miliardy tranzystorów. A bez masowej, zautomatyzowanej produkcji chipów nie byłoby ani tanich smartfonów, ani opłacalnych serwerów dla chmur publicznych.
Logika cyfrowa złożona z tranzystorów
Pojedynczy tranzystor jest ciekawy, ale dopiero połączenie ich w setkach i milionach sztuk daje logikę cyfrową. Najmniejsze bloki tej logiki to bramki logiczne: AND, OR, NOT i ich kombinacje. Każdą z tych bramek można zbudować z kilku tranzystorów.
Przykład: bramka AND zwraca „1” tylko wtedy, gdy oba wejścia są „1”. W tranzystorowej realizacji oznacza to zwykle dwa tranzystory połączone szeregowo – prąd popłynie (wyjście = „1”) tylko wtedy, gdy oba „krany” są otwarte (na obu wejściach jest odpowiednie napięcie). Bramka OR to tranzystory połączone równolegle, a NOT to układ, który odwraca stan: gdy wejście jest „0”, wyjście jest „1”, i odwrotnie.
Z bramek logicznych buduje się sumatory, rejestry, liczniki, multipleksery. Kolejnym poziomem są procesory – złożone układy, które potrafią wykonać dowolną sekwencję prostych operacji logiczno-arytmetycznych według instrukcji zakodowanych w pamięci. Instrukcja w języku maszynowym to nic innego jak ciąg „0” i „1”, które decydują, jakie bramki zostaną aktywowane i jakie dane zostaną przetworzone.
Most między fizyką a oprogramowaniem wygląda więc tak:
- napięcia na bramkach tranzystorów kodują bity,
- bity tworzą instrukcje maszynowe i dane,
- instrukcje maszynowe realizują abstrakcyjne operacje (dodawanie, porównania, skoki),
- z tych operacji składają się języki wysokiego poziomu, biblioteki, frameworki,
- na końcu powstają aplikacje webowe, systemy chmurowe i modele AI.
Kiedy więc wywoływany jest endpoint API w chmurze lub trenowany jest nowy model sieci neuronowej, w tle miliardy tranzystorów przełączają się zgodnie z tym samym, prostym schematem: napięcie na bramce decyduje, czy prąd popłynie, czy nie. Cała złożoność jest „nadbudowana” nad tym elementarnym zachowaniem.
Od tranzystora do układu scalonego i mikroprocesora – eksplozja złożoności
Dlaczego „składanie z klocków” przestało wystarczać

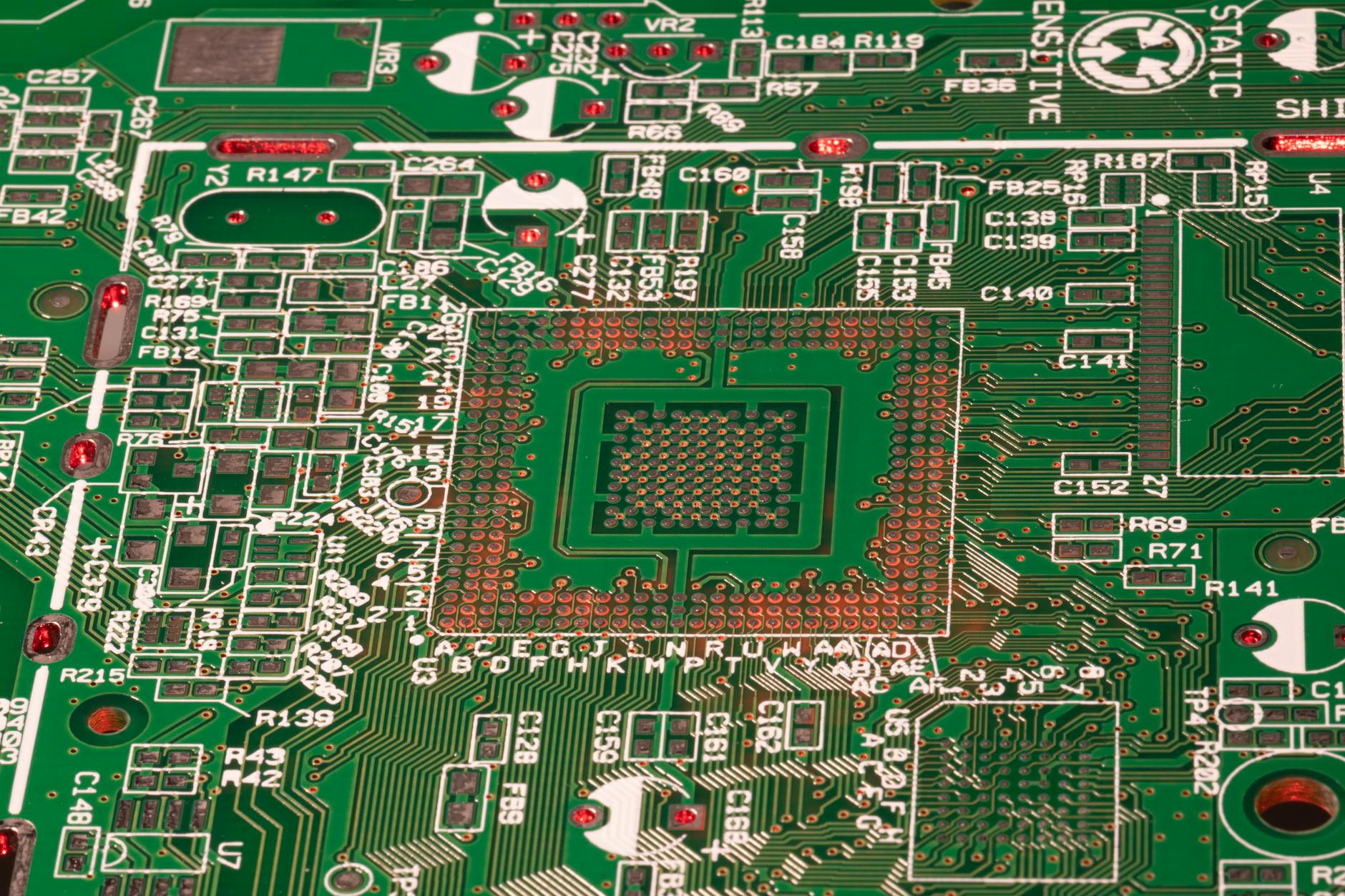

Pierwsze komputery tranzystorowe nadal budowano trochę jak meble z dużych klocków. Tranzystory lutowano na płytkach, łączono przewodami, dodawano rezystory, kondensatory. Dla prostych urządzeń to wystarczało, ale przy większych projektach zaczynał się problem skali.
Jeśli do zbudowania prostego kalkulatora potrzeba setek lub tysięcy tranzystorów, a do bardziej zaawansowanego komputera – dziesiątek tysięcy, to ręczne łączenie elementów staje się koszmarem. Im więcej połączeń, tym większa szansa na błąd montażowy, awarię i trudniejsze serwisowanie.
Do tego dochodziły ograniczenia fizyczne. Długie ścieżki i przewody oznaczały:
- większe opóźnienia sygnału – informacja potrzebowała ułamków mikrosekundy, by „przebiec” od jednego modułu do drugiego,
- większe zużycie energii – trzeba było pokonać dodatkowe opory i pojemności przewodów,
- większy rozmiar – całe szafy wypełnione płytami z tranzystorami i okablowaniem.
To trochę jak z ręcznym zarządzaniem tysiącami plików w folderach: dopóki jest ich kilkanaście, da się ogarnąć. Kiedy zaczyna ich być kilkadziesiąt tysięcy, potrzebny jest inny poziom organizacji. W elektronice tym „innym poziomem” stał się układ scalony.
Układ scalony – wiele tranzystorów w jednym kawałku krzemu
Przełom nastąpił, gdy pojawił się pomysł, żeby zamiast montować pojedyncze tranzystory obok siebie, wytwarzać je bezpośrednio w jednym kawałku półprzewodnika. Tak narodził się układ scalony (integrated circuit, IC).
Ogólna idea jest prosta, choć technologia jest bardzo zaawansowana: na cienkim płatku krzemu (tzw. waflu) tworzy się kolejne warstwy przewodzące, izolujące i półprzewodnikowe, a następnie wycina się z nich miniaturowe struktury – tysiące, a później miliony tranzystorów połączonych ze sobą metalicznymi ścieżkami. To, co kiedyś zajmowało całą płytkę z dziesiątkami elementów, zaczęło mieścić się w jednym małym chipie.
Dla praktyki – także tej chmurowej – układ scalony przyniósł kilka kluczowych efektów:
- drastyczne zmniejszenie rozmiaru – więcej funkcji w mniejszej obudowie,
- niższy koszt jednostkowy – cały chip powstaje w jednym procesie, zamiast być ręcznie składany z elementów,
- większą niezawodność – mniej lutowanych połączeń i kabli, więc mniej punktów awarii,
- wyższą szybkość – krótsze połączenia między tranzystorami, mniejsze opóźnienia.
Skończyła się epoka, w której komputer był zbiorem pojedynczych komponentów, a zaczęła era elektroniki „zintegrowanej”, w której skomplikowany układ logiki kryje się pod jedną, pozornie nieciekawą, czarną obudową.
Prawo Moore’a – tempo miniaturyzacji, które zmieniło świat
Kiedy tylko opanowano technologię układów scalonych, pojawiło się pytanie: jak daleko da się je upakować? Gordon Moore zauważył w latach 60., że liczba tranzystorów w układzie scalonym o danej cenie podwaja się mniej więcej co kilkanaście miesięcy. Ta obserwacja, znana jako prawo Moore’a, przez dekady działała zaskakująco dobrze.
W praktyce oznaczało to, że co kilka lat za tę samą kwotę można było kupić układ:
- o wiele razy szybszy,
- z dużo większą pamięcią,
- zużywający nieporównywalnie mniej energii na jedną operację.
Jeśli brzmi to jak „magia darmowej wydajności”, to dokładnie tak to odczuwała branża IT. To właśnie na tym milczącym założeniu wyrastało wiele modeli biznesowych: dziś kupujemy sprzęt, który „wystarczy na parę lat”, bo w międzyczasie pojawią się nowe, szybsze generacje. Dla chmury i AI miało to konsekwencję kluczową: z każdym pokoleniem sprzętu trenowanie modeli i obsługa milionów zapytań stawały się realne kosztowo.
Bez tak szybkiego tempa miniaturyzacji trudno byłoby uzasadnić ekonomicznie centra danych liczące setki tysięcy serwerów. Zużycie energii, koszty chłodzenia i powierzchni rosłyby szybciej niż możliwości sprzętu.
Mikroprocesor – cały komputer na jednym chipie
Kolejnym etapem integracji był mikroprocesor. To układ scalony, który spina w jednym kawałku krzemu większość elementów „mózgu” komputera: jednostkę arytmetyczno-logiczną (ALU), rejestry, jednostkę sterującą i często także pamięci podręczne.
Zamiast budować procesor z wielu oddzielnych modułów na płytce, zaczęto umieszczać całą logikę w jednym chipie. To umożliwiło powstanie:
- pierwszych komputerów osobistych (PC),
- mikrokontrolerów wbudowanych w sprzęt AGD, samochody, urządzenia przemysłowe,
- coraz mniejszych i tańszych urządzeń mobilnych.
Różnica jakościowa była ogromna. Mikroprocesor stał się uniwersalnym „silnikiem obliczeniowym”, który można było umieścić praktycznie wszędzie. To tak, jakby nagle skrzynia biegów i silnik samochodowy zmniejszyły się do rozmiaru butelki po wodzie i dało się je wbudować do każdego urządzenia w domu.
Dla chmury miało to jeszcze jeden, mniej oczywisty skutek: powstała możliwość standaryzacji. Zamiast projektować każdy komputer od zera, zaczęto budować całe rodziny procesorów zgodnych ze sobą. Oprogramowanie mogło działać na wielu maszynach bez większych przeróbek, a to jest fundamentem tego, że dziś można przenieść aplikację między różnymi regionami czy dostawcami chmury, opierając się na podobnych architekturach CPU.
Od CPU do GPU i dalej – specjalizacja na bazie tych samych klocków
Klasyczny mikroprocesor (CPU) jest uniwersalistą – dobrze radzi sobie z bardzo różnorodnymi zadaniami, ale nie jest rekordzistą szybkości w jednej, wyspecjalizowanej dziedzinie. Kiedy jednak miniaturyzacja pozwoliła na umieszczanie coraz większej liczby tranzystorów na chipie, pojawił się inny pomysł: zamiast jednego bardzo uniwersalnego „mózgu” zróbmy wiele prostszych jednostek, zoptymalizowanych pod konkretny typ obliczeń.
Tak rozwinęły się m.in. procesory graficzne (GPU), w których:
- setki lub tysiące „rdzeni” wykonują te same instrukcje na różnych danych,
- cała architektura jest dostosowana do operacji macierzowo-wektorowych i równoległego przetwarzania.
Dla grafiki komputerowej był to naturalny kierunek, bo renderowanie obrazu można zrównoleglić. Dla AI okazał się wręcz idealny, ponieważ trenowanie sieci neuronowych także sprowadza się w dużej mierze do operacji na dużych macierzach (mnożenia, dodawania, aktualizacji wag).
Co istotne, u podstaw GPU nadal leżą tranzystory i ta sama logika cyfrowa. Zmienia się układ bloków, sposób połączenia i priorytety projektowe, ale cegiełki są identyczne. To pozwoliło stosunkowo szybko „przestawić” przemysł z rynku gier na rynek obliczeń AI – te same fabryki krzemu, te same technologie litograficzne, lecz inna konfiguracja tranzystorów w strukturze chipu.
Akceleratory AI i układy specjalizowane (ASIC) – kiedy ogólność to za mało
W miarę jak modele AI rosły, okazało się, że nawet GPU, choć świetne, nie zawsze są optymalne. Pojawiła się kolejna warstwa specjalizacji: ASIC (Application-Specific Integrated Circuit), czyli układy scalone projektowane pod konkretny typ zadań.
W kontekście AI oznacza to chipy zoptymalizowane pod:
- operacje mnożenia i dodawania macierzy (MAC),
- niski koszt energetyczny na jedną operację,
- pracę na danych o niższej precyzji (np. 8-bitowej zamiast 32-bitowej), co jest akceptowalne w wielu modelach.
Przykładem są wyspecjalizowane układy stosowane w dużych centrach danych czy w urządzeniach brzegowych: od kart w serwerowniach po chipy w telefonach i inteligentnych kamerach. Znów – w środku nic „magicznego” się nie dzieje. To wciąż tranzystory, bramki logiczne i pamięci. Zmienia się tylko to, jak bardzo projekt jest „docięty” do konkretnego zastosowania.
W praktyce oznacza to, że dostawcy chmur mogą:
- oferować tańsze i szybsze trenowanie modeli,
- uruchamiać inferencję (wykonywanie modeli) bliżej użytkownika, np. na krawędzi sieci,
- lepiej zarządzać energią – więcej obliczeń przy tym samym budżecie mocy.
Dla osób projektujących systemy AI rodzi to nowe wybory: czy wystarczy GPU, czy już opłaca się sięgnąć po bardziej wyspecjalizowany akcelerator. Jednak na poziomie fundamentów decyzja jest cały czas ta sama: jak najlepiej wykorzystać dostępne tranzystory i przepustowość pamięci.
Pamięci półprzewodnikowe – druga noga rewolucji tranzystorowej
Obliczenia to tylko część układanki. Równie ważne jest przechowywanie danych: od wag modelu po dane treningowe i bieżące żądania użytkowników. Tak jak logika komputera przeszła transformację dzięki tranzystorom, tak samo pamięci zmieniły się z magnetycznych bębnów i taśm w półprzewodnikowe kości DRAM i flash.
W pamięciach dynamicznych (DRAM) pojedynczy bit zapisywany jest zwykle w kondensatorze sterowanym tranzystorem. W pamięciach flash i SSD wykorzystuje się z kolei struktury, w których ładunek elektryczny jest „uwięziony” w określonym miejscu i odczytywany przez tranzystor.
To przejście przyniosło kilka kluczowych korzyści:
- ogromny wzrost gęstości zapisu – więcej danych na mniejszej powierzchni,
- brak części mechanicznych – dyski SSD są szybsze i bardziej odporne na uszkodzenia niż talerzowe HDD,
- krótszy czas dostępu – dane można odczytać w mikrosekundy, a nie milisekundy.
W kontekście chmury i AI ten czas ma znaczenie. Kiedy model ma kilka lub kilkanaście gigabajtów, a zestawy treningowe liczą się w terabajtach, różnica między milisekundą a mikrosekundą na dostęp do fragmentu danych przekłada się na tygodnie trenowania i miliony złotych w rachunkach za infrastrukturę.
Skala centrów danych – miliony miliardów przełączeń na sekundę
W pojedynczym tranzystorze nie dzieje się nic spektakularnego: napięcie w górę, napięcie w dół, prąd płynie lub nie. Efekt robi dopiero ilość. W nowoczesnym procesorze lub GPU tranzystorów są miliardy. W jednym serwerze – dziesiątki miliardów. W całym centrum danych – niewyobrażalne liczby.
Dla osoby, która na co dzień korzysta z chmury, łatwo stracić z oczu ten materialny wymiar. Uruchomienie klastra Kubernetes, funkcji serverless czy nowego eksperymentu z modelem wygląda z poziomu konsoli jak kilka kliknięć lub komend. W tle oznacza to jednak:
- przydzielenie faktycznych rdzeni CPU/GPU i bloków pamięci,
- aktywację konkretnych zestawów tranzystorów w wybranym serwerze lub grupie serwerów,
- wzrost obciążenia zasilania i systemów chłodzenia w fizycznym budynku.
Jeśli pojawia się obawa, że „to za dużo, żeby ogarnąć”, dobrze uświadomić sobie jedną rzecz: cały ten skomplikowany ekosystem opiera się na powtarzającym się, prostym wzorcu. Tranzystor jako przełącznik, powielony w skali, której nie jesteśmy w stanie intuicyjnie objąć, ale którą da się świetnie kontrolować za pomocą automatów, orkiestratorów i algorytmów rozdziału obciążenia.
Energia, ciepło i granice miniaturyzacji
Eksplozja złożoności ma swoją cenę – dosłownie w postaci rachunków za prąd i figuratywnie jako złożoność inżynierska. Każde przełączenie tranzystora wymaga energii. Każda operacja w modelu AI to tysiące takich przełączeń. W skali centrum danych to ogromne ilości mocy elektrycznej zamienianej w ciepło.
Dlatego tak silnie rozwijają się dziś techniki:
- obniżania napięć zasilających tranzystory,
- stosowania niższej precyzji obliczeń (np. INT8 zamiast FP32),
- lokalnego przechowywania danych (cache), by ograniczyć kosztowne transfery między pamięcią a procesorem.
Granice miniaturyzacji również zaczynają być wyraźnie widoczne. Tranzystory są już tak małe, że zjawiska kwantowe i szumy termiczne stają się istotnym problemem. Powstają nowe pomysły: tranzystory o innych geometriach (FinFET, GAA), połączenia 3D w układach scalonych, a nawet koncepcje zupełnie nowych technologii obliczeniowych.
Nowe architektury i „ciemna strona” tranzystora: prawo Moore’a zwalnia
Przez dekady można było dość beztrosko założyć, że „za dwa lata ten sam serwer będzie dwa razy szybszy”. Prawo Moore’a, choć nigdy nie było prawem fizyki, dawało poczucie, że wystarczy poczekać na kolejną generację procesorów, by problemy wydajności same się rozwiązały. Dla chmury i AI oznaczało to, że rosnące potrzeby obliczeniowe nadganiało się po prostu nowszym sprzętem.
Ten komfort się skończył. Miniaturyzacja zwalnia, a koszt projektowania kolejnych generacji chipów rośnie wykładniczo. Kolejne węzły technologiczne (np. 7 nm, 5 nm, 3 nm) są coraz trudniejsze i droższe do wdrożenia, a zyski z przejścia na „mniejsze tranzystory” są mniejsze niż kiedyś.
Reakcją branży nie jest poddanie się, tylko zmiana strategii. Zamiast liczyć wyłącznie na zmniejszanie poszczególnych tranzystorów, coraz więcej uwagi poświęca się:
- architekturze systemowej – jak połączyć wiele chipów, aby współpracowały jak jeden logiczny procesor,
- projektowaniu pod konkretne obciążenia – inne priorytety dla gier, inne dla obliczeń AI, inne dla baz danych,
- optymalizacji oprogramowania – kompilatory, frameworki AI i biblioteki numeryczne stają się równie ważne, jak sam krzem.
To przesunięcie punktu ciężkości jest mniej spektakularne medialnie niż „kolejny rekord liczby tranzystorów”, ale dla praktyków chmury ma ogromne skutki. Zamiast zakładać, że sprzęt za kilka lat „magicznie” wszystko przyspieszy, trzeba bardziej świadomie zarządzać tym, jak wykorzystuje się dostępne tranzystory już dziś.
Chiplet, 3D i bliskość pamięci – jak upakować jeszcze więcej tranzystorów
Kiedy pojedynczy monolityczny chip staje się zbyt trudny i drogi w produkcji, sensowniejsze staje się składanie większego układu z mniejszych kawałków – chipletów. To trochę jak budowanie serwerowni nie z jednego gigantycznego serwera, lecz z wielu standardowych węzłów połączonych szybką siecią.
W świecie tranzystorów oznacza to:
- możliwość łączenia różnych technologii na jednym „pakiecie” – np. logiki w najnowszym procesie 3 nm z pamięcią w tańszym procesie,
- lepszą skalowalność – można tworzyć „rodziny” układów z różną liczbą chipletów, odpowiadające różnym klasom serwerów,
- wyższą sprawność produkcji – wadliwy jest tylko jeden chiplet, nie cały monolityczny układ.
Drugi kierunek to przejście z „leżenia” na „piętrzenie”. Połączenia 3D w układach scalonych pozwalają umieszczać warstwy pamięci bezpośrednio nad warstwą logiki. Skraca to fizyczną drogę, jaką musi pokonać sygnał, zmniejsza opóźnienia i zużycie energii.
Dla obciążeń AI to ogromna zmiana jakościowa. Trening modeli i inferencja są bardzo wrażliwe na tzw. memory bandwidth – przepustowość między procesorem a pamięcią. Można mieć nawet miliony tranzystorów gotowych do mnożenia macierzy, ale jeśli nie „nakarmi się” ich danymi wystarczająco szybko, większość czasu będą bezczynne.
Rozwiązania typu HBM (High Bandwidth Memory), układane warstwowo tuż obok lub nad procesorem, faktycznie przypominają „osadzenie” magazynu danych tuż przy linii produkcyjnej, zamiast wożenia wszystkiego z odległego magazynu centralnego. To miękkie przejście od myślenia „więcej tranzystorów” do „lepsze rozmieszczenie tranzystorów względem pamięci”.
Programowanie chmury to programowanie tranzystorów – tylko z dużej wysokości
Osoby pracujące z chmurą często mają poczucie, że „sprzęt jest daleko”. API, Terraform, YAML-e, kontenery, serwisy zarządzane – wszystko wygląda jak abstrakcyjna warstwa oprogramowania. Pod spodem jednak każdy deployment, każdy pod i każda funkcja serverless kończą jako konkretne sekwencje przełączeń tranzystorów w określonym miejscu na świecie.
Ten związek jest istotny z dwóch powodów. Po pierwsze – wydajność. Konfigurując limit CPU/GPU, ilość pamięci czy rodzaj dysku, wprost decydujesz o tym, jak gęsto „upakowany” będzie kod na fizycznym sprzęcie. Nadmierne przydzielanie zasobów (np. podwójna ilość RAM „na wszelki wypadek”) nie jest abstrakcyjnym kosztem – to realne tranzystory, które są zarezerwowane i nie mogą pracować dla innych zadań.
Po drugie – stabilność. Overcommit zasobów na poziomie klastra, zbyt agresywne autoskalowanie czy ignorowanie limitów IOPS na dyskach sprawia, że w pewnym momencie fizyczne tranzystory po prostu przestają wyrabiać. Objawia się to jako „lagi”, timeouty lub wzrost opóźnień – ale źródło problemu leży nie w YAML-u, lecz w przegrzanych, obciążonych układach scalonych.
Jeśli masz wrażenie, że te zależności są zbyt złożone, pomaga prosta mentalna mapa: każde vCPU to ułamek realnego rdzenia, każde GiB RAM to kostki DRAM w konkretnym serwerze, każda operacja dyskowa to przełączenia w kontrolerze i pamięciach flash. Projektując architekturę chmurową, w praktyce rozkładasz obciążenie na miliardy, a często biliony tranzystorów – tylko robisz to za pomocą wysokopoziomowych narzędzi.
Dlaczego AI „lubi” chmurę, a chmura „lubi” tranzystory
Modele AI mają jedną cechę, która z perspektywy infrastruktury jest kłopotliwa: potrafią rosnąć szybciej niż możliwości pojedynciej maszyny. Nawet jeśli jutro ktoś zbuduje dwukrotnie wydajniejszy procesor, za moment pojawi się pomysł na model potrzebujący czterokrotnie większej mocy.
Chmura rozwiązuje ten problem w sposób, którego klasyczne centra danych nie były w stanie zaoferować na taką skalę – umożliwia elastyczne łączenie mocy wielu maszyn. Dzięki temu:
- duży eksperyment treningowy można uruchomić jednocześnie na dziesiątkach lub setkach GPU,
- zadania inferencji rozproszone są po wielu regionach i strefach dostępności, bliżej użytkowników,
- koszt infrastruktury jest „oddychający” – gdy modele nie trenują, klastery można zwinąć, a tranzystory wykorzysta ktoś inny.
Żeby to wszystko działało, konieczne są jednak ogromne inwestycje w warstwę sprzętową: nowe generacje GPU i akceleratorów, coraz szybsze sieci między serwerami, kolejne poziomy pamięci podręcznej i trwałej. Każde takie usprawnienie to w praktyce zmiana w tym, jak rozplanowane są miliardy tranzystorów w układach i jak są połączone przewodami na płytkach i backplane’ach.
Można powiedzieć, że chmura jest wielką próbą „uśrednienia” kosztu krzemu w czasie i między wieloma klientami. Zamiast kupować własne, bardzo drogie akceleratory tylko po to, by wykorzystać je kilka tygodni w roku, wypożyczasz czyjeś tranzystory w godzinowym lub minutowym rozliczeniu.
Optymalizacja modeli jako oszczędzanie tranzystorów
Gdy pojawia się temat optymalizacji modeli AI, wiele osób ma w głowie przede wszystkim metryki jakości: accuracy, F1, BLEU, czy jakość odpowiedzi generatywnych. W tle działa jednak inna, równie istotna metryka – „zużycie” tranzystorów na jedno żądanie lub epokę treningową.
Każda technika upraszczania modeli – pruning, kwantyzacja, distillation, wybór mniejszej architektury – przekłada się bezpośrednio na to, ile przełączeń musi wykonać sprzęt. Przykładowo:
- obcięcie rzadko używanych połączeń w sieci (pruning) sprawia, że część ścieżek w układzie scalonym praktycznie przestaje być aktywna dla danego modelu,
- kwantyzacja do 8 bitów pozwala upakować więcej operacji w tym samym bloku MAC, więc dane przechodzą przez tranzystory „w krótszych słowach”,
- distillation – trenowanie mniejszego modelu, by naśladował większy – zmniejsza liczbę parametrów, a więc i koniecznych operacji.
Z punktu widzenia firmy rozliczającej się za GPU w chmurze to oszczędność finansowa. Z punktu widzenia fizyki – mniejsza liczba przełączeń oznacza niższe zużycie energii i mniej ciepła do odprowadzenia. W skali pojedynczego projektu może to wydawać się detalem, ale w skali globalnej infrastruktury chmurowej decyduje o tym, ile nowych centrów danych trzeba będzie zbudować.
Jeśli więc zastanawiasz się, czy warto poświęcić czas na „przycięcie” modelu lub dobranie bardziej efektywnej architektury, odpowiedź brzmi: to nie tylko kwestia rachunku ekonomicznego. To także realny wpływ na to, jak intensywnie eksploatowane są fizyczne zasoby – tranzystory, zasilanie, chłodzenie.
Od krzemu do sieci energetycznej – łańcuch zależności, który trudno zobaczyć
Łatwo myśleć o tranzystorach jako o czymś oderwanym od świata fizycznego – małe struktury w krzemie, gdzieś w odległej fabryce lub serwerowni. Tymczasem każdy z nich jest elementem dłuższego łańcucha: od wydobycia surowców, przez produkcję wafli krzemowych, po budowę centrów danych i sieci energetycznych, które muszą tę infrastrukturę zasilić.
Dla AI ten łańcuch bywa szczególnie napięty. Rosnące zapotrzebowanie na moc obliczeniową generuje presję na:
- budowę nowych fabów półprzewodników i rozwój litografii EUV,
- wzmacnianie sieci przesyłowych i źródeł energii (często odnawialnej),
- usprawnianie chłodzenia – od zaawansowanych układów powietrznych, po chłodzenie cieczą i zanurzeniowe.
Jeśli więc dziś uruchamiasz duży eksperyment z modelem generatywnym w chmurze, technicznie rzecz biorąc, „wywołujesz” reakcję, która przechodzi przez miliony tranzystorów, kilometry kabli światłowodowych i wysokiego napięcia, aż po turbiny w elektrowniach i panele słoneczne. Ten obraz bywa przytłaczający, ale ma praktyczną konsekwencję: każdy krok w kierunku bardziej efektywnych modeli i architektur to realne odciążenie całego łańcucha.
Niewidzialna współpraca: sprzęt, systemy i ludzie
Choć w centrum tej historii stoi tranzystor, cała rewolucja chmury i AI nie wydarzyłaby się bez współdziałania wielu warstw – od fizyki ciała stałego, przez inżynierię systemową, aż po zespoły developerskie i operacyjne.
Na najniższym poziomie fizycy i inżynierowie materiałowi walczą o kolejne ułamki nanometra i kolejne procenty sprawności. Wyżej projektanci układów scalonych decydują, jak zorganizować miliardy tranzystorów w logiczne bloki: rdzenie, cache, kontrolery pamięci, akceleratory. Jeszcze wyżej zespoły odpowiedzialne za infrastrukturę chmurową dobierają serwery, sieci, systemy chłodzenia i oprogramowanie do zarządzania zasobami.
Na końcu tego łańcucha stoi programista lub zespół data science, który decyduje, jakiego frameworka użyć, jak zbudować pipeline treningowy, jakie dobrać parametry autoskalowania czy limity zasobów. Z zewnątrz wygląda to na biurową, „miękką” pracę przy klawiaturze. W praktyce jest to programowanie zachowania niewyobrażalnej liczby tranzystorów rozsianych po całym świecie.
Jeśli masz wrażenie, że „to za dużo jak na jedną głowę”, to normalne. Żadna osoba nie ogarnia wszystkich szczegółów – od struktury krzemu po konfigurację klastra Kubernetes. Cały system działa dlatego, że poszczególne warstwy są względnie dobrze odseparowane i zaufane. Mimo to świadomość, że u podstaw jest prosty przełącznik, pomaga podejmować rozsądniejsze decyzje: mniej przypadkowe marnowanie zasobów, bardziej przemyślana architektura, więcej szacunku do ograniczeń sprzętu.
Co dalej po tranzystorze? Eksperymenty, które dopiero szukają swojej chmury
Gdy rozmowa schodzi na przyszłość obliczeń, często pojawiają się hasła: komputery kwantowe, neuromorficzne, fotoniczne. Każde z nich próbuje odpowiedzieć na to samo wyzwanie: jak wykonywać coraz więcej obliczeń przy akceptowalnym koszcie energii i sprzętu, gdy możliwości klasycznego tranzystora krzemowego zaczynają się wyczerpywać.
Komputery kwantowe obiecują przyspieszenie niektórych klas problemów (np. optymalizacyjnych, kryptograficznych), ale wciąż są w fazie eksperymentalnej i wymagają zupełnie innej infrastruktury niż typowe centra danych. Układy neuromorficzne próbują odwzorować strukturę biologicznych mózgów, integrując pamięć i obliczenia w jednym elemencie, co minimalizuje transfery danych. Z kolei komputery fotoniczne wykorzystują światło zamiast prądu do przenoszenia informacji, co może dać ogromne zyski w zakresie przepustowości i opóźnień.
Na razie jednak są to „wyspy” technologiczne, nie gotowe fundamenty dla globalnej chmury. Żeby stały się częścią prawdziwych systemów produkcyjnych, musiałyby przejść tę samą ścieżkę, którą przeszedł tranzystor: od ciekawostki laboratoryjnej, przez pierwsze specjalistyczne zastosowania, po tani, masowo produkowany komponent, który można łatwo zintegrować z istniejącym ekosystemem.
Źródła
- A History of Modern Computing. MIT Press (2000) – Historia komputerów od lamp próżniowych do ery mikroprocesorów
- Crystal Fire: The Birth of the Information Age. W. W. Norton & Company (1997) – Historia wynalezienia tranzystora w Bell Labs i jego skutków
- ENIAC: The Triumphs and Tragedies of the World's First Computer. Walker & Company (1999) – Opis architektury i eksploatacji komputerów lampowych, m.in. ENIAC
- IBM Archives – IBM 1401 Data Processing System. IBM – Dokumentacja historyczna i techniczna komputera tranzystorowego IBM 1401
- The Chip: How Two Americans Invented the Microchip and Launched a Revolution. Random House (2001) – Rozwój układów scalonych i miniaturyzacji tranzystorów
